Kettős bolygóműves golyósmalom

A kettős bolygóműves golyósmalom kettős bolygószerkezete egy kis tárcsa mozgását valósítja meg, amelyet egy nagy bolygóműves tárcsa hajtott. A hasonló méretű hagyományos bolygóműves golyósmalmokhoz képest az őrlőedények forgási sugara és sebessége jelentősen megnőtt, az őrlőgolyók centrifugális ereje pedig megsokszorozódott. Az őrlőgolyók közötti ütközés, nyírás és súrlódás jelentősen megnőtt. Ennek eredményeként az őrlési hatásfok és a hatékonyság jelentősen javult. Egyes anyagok nanométeres méretekben őrölhetők a kettős bolygóműves golyósmalommal. Osztály: A kettős bolygóműves golyósmalom egy tipikus nagy hatékonyságú és nagy energiájú golyósmalom.

Az SXQM sorozatú bolygóműves golyósmalom működési elve: Két nagyobb bolygóműves görgő található egy forgó mozgást végző alap forgóasztalon. További két kisebb forgóasztal található minden nagyobb tartályhengeren; minden kisebb forgóasztalon két malomtartály található. A gép összesen négy golyótartállyal rendelkezik, amelyek a kisebb forgóasztalokon vannak elhelyezve. Amikor az alap forgóasztal forog, a tartályhenger bolygómozgást végez. A tartályokban lévő golyókat és anyagmintákat nagy sebességű mozgás közben őrlik és keverik.

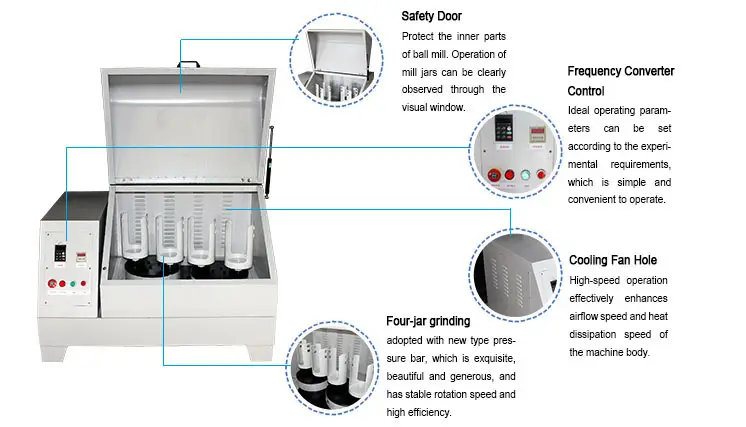

A Tencan kettős bolygóműves golyósmalom héja vastag acéllemezből van hegesztve, amely nagy szilárdságú, ütésálló, deformációs ellenállással, finom kidolgozással, erős és szép megjelenéssel rendelkezik. A mechanikus alkatrészek anyagát szigorú hőkezelési eljárással és numerikus vezérlésű technológiával dolgozzák fel. A sebességváltó kvázi lezárt horonnyal van ellátva, a hajtómű pedig kopásálló precíziós fogaskerékből készült. A gép vázát és szerkezetét a tervezés során teljes mértékben figyelembe vették, hogy biztosítsák a golyósmalom stabil, biztonságos és megbízható működését hosszú távú és nagy terhelési körülmények között, valamint hogy hatékonyan csökkentsék a zajszintet a gép működése során. A folyékony olaj önkenő berendezés alacsony zajszintű és nagy intenzitású, és folyékony olajszintmérővel van felszerelve a könnyű csere érdekében. A mikroszámítógép érintőképernyőjének köszönhetően a gép kezelése kényelmesebbé válik, a kezelőfelület egyszerűbb és intuitívabb, az előre és hátra forgásirány könnyen megvalósítható. Időzítő és kikapcsolási memória funkciókkal rendelkezik.
1. A malomedény két bolygómozgást végez, nagy hatékonysággal és kis részecskemérettel rendelkezik nagyfrekvenciás ütőhatás, lineáris ütközési erő és súrlódási erő hatására. (Elsőként Kínában)
2. Egyszerre négy különböző minta kinyerhető. Ez megkönnyíti a technológus számára a kutatást és az új anyag kifejlesztését.
3. Az anyagok betáplálási szemcsemérete: Talajanyag ≤10mm, egyéb anyagok ≤3mm.
4. Nedves vagy száraz őrlési módszer. A por minimális szemcsemérete 0.06 μm.
5. Frekvenciavezérelt, a sebességet a kísérleti hatás szerint állíthatja be.
6. Nagy fordulatszámú tárcsa fordulatszáma: 50-400 fordulat/perc.
Kis fordulatszámú tárcsa fordulatszáma: 100-800 fordulat/perc.
Nagy bolygótengely-forgás: 100-800 fordulat/perc.
Malomedény forgási sebessége: 200-1600 fordulat/perc.
7. A bolygóműves golyósmalom időzített kikapcsolás, önműködő előremenet és inverziós funkcióval rendelkezik. A hatásfok növelhető az egyirányú, váltakozó, folyamatos, időbeállításos működés kiválasztásával.
8. Motorteljesítmény: 0.4L, 2L, 4L: 0.75KW, 220V, 50Hz; 16L, 20L: 5.5KW, 380V, 50Hz.
9. Bolygógolyós malmunk funkcionális, alacsony bary középponttal, stabil teljesítményű, kompakt szerkezetű, könnyen kezelhető, megbízható biztonsággal, alacsony zajszinttel és alacsony pazarlással rendelkezik.

1. táblázat A kettős bolygóműves golyósmalom műszaki paraméterei

2. táblázat A kettős bolygóműves golyósmalom műszaki paraméterei

3. táblázat A kettős bolygóműves golyósmalom műszaki paraméterei

1. táblázat A kettős bolygóműves golyósmalom műszaki paraméterei

2. táblázat A kettős bolygóműves golyósmalom műszaki paraméterei

3. táblázat A kettős bolygóműves golyósmalom műszaki paraméterei
