Kettős bolygóműves golyósmalom működési elve nagy energiájú porőrléshez

A finom porok őrlése nehézkessé válhat, ha a hagyományos őrlési módszerek túl lassúak, vagy nem érik el a kívánt részecskeméretet. Az ilyen igényes munkákhoz kettős bolygóműves golyósmalmot terveztek. Ez az őrlőedények forgását a tartótárcsa forgásával kombinálja, erős ütést és súrlódást hozva létre az edények belsejében. Ez az ismétlődő mozgás segít az anyagok gyors lebontásában, és nagyon finom porok előállításában. Az akkumulátorokhoz használt anyagoktól és kerámiáktól kezdve a fémeken és laboratóriumi mintákon át a malom működésének megértése megkönnyíti a megfelelő beállítások, őrlőközeg és feldolgozási idő kiválasztását az egyes anyagokhoz.

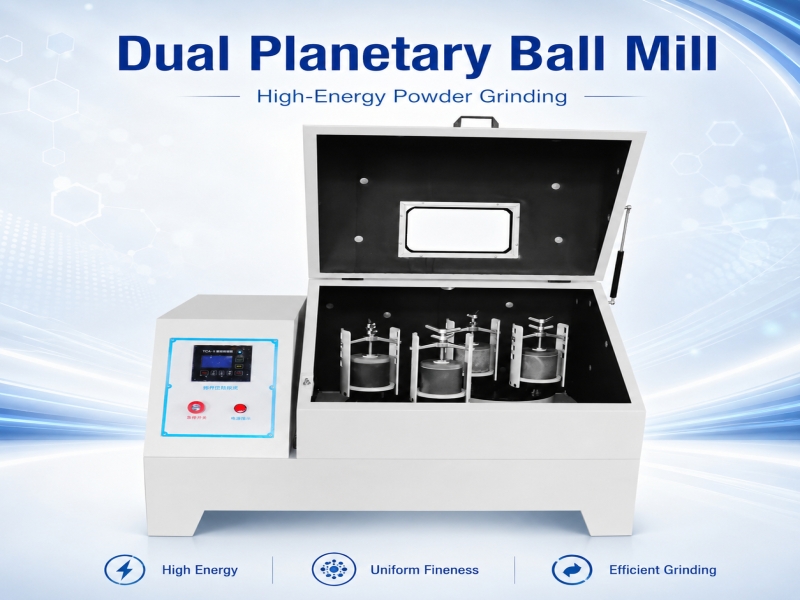

Mi teszi a kettős bolygóműves golyósmalom mássá

A kettős bolygóműves golyósmalom azért tűnik ki, mert egyszerre többféle mozgást hoz létre. Az őrlőedények a saját tengelyük körül forognak, miközben a gép központi tengelye körül is mozognak. Minden egyes edényben az őrlőgolyók az edények mozgása közben tolódnak, felemelkednek és az anyagnak csapódnak. Ez erős ütést és súrlódást hoz létre, ami sokkal gyorsabban csökkenti a részecskeméretet, mint az egyszerű golyósmalom.

A „kettős” szó azért fontos, mert a gép egyszerre két őrlőedénnyel is képes dolgozni. Ez praktikus módot kínál a kezelőnek két minta hasonló körülmények között történő feldolgozására, vagy az egy ciklusban feldolgozott anyag mennyiségének növelésére. Például egy kerámiaporokkal dolgozó laboratórium két különböző készítményt tesztelhet azonos sebességgel és őrlési idővel.

Egy másik különbség a porhoz juttatott energia szintje. Az együttes mozgás sokkal erősebb őrlőhatást képes elérni, mint egy egyszerű forgómalom. Ezáltal a kettős bolygóműves golyósmalom hasznos lehet, ha a cél nemcsak a kisebb részecskék előállítása, hanem a keverés, a diszperzió vagy a mechanikai ötvözés javítása is.

Az őrlés eredménye továbbra is a gép beállításától függ. Az üveg mérete, a golyó anyaga, a golyó-por arány, a forgási sebesség, az őrlési idő és a minta tulajdonságai mind számítanak. Egy keményebb anyaghoz erősebb őrlési körülményekre lehet szükség, míg egy lágyabb vagy hőérzékeny porhoz alacsonyabb sebességre vagy rövidebb ciklusra lehet szükség.

A gyakorlatban kerüljük a legagresszívabb beállítással való kezdést. Kezdjünk mérsékelt sebességgel és rövid őrlési idővel, ellenőrizzük a port, és onnan igazítsuk a sebességet. Ez a megközelítés segít megelőzni a szükségtelen felmelegedést, szennyeződést vagy a csiszolóberendezés túlzott kopását.

Hogyan javítja a kettős bolygómozgás a csiszolási energiát?

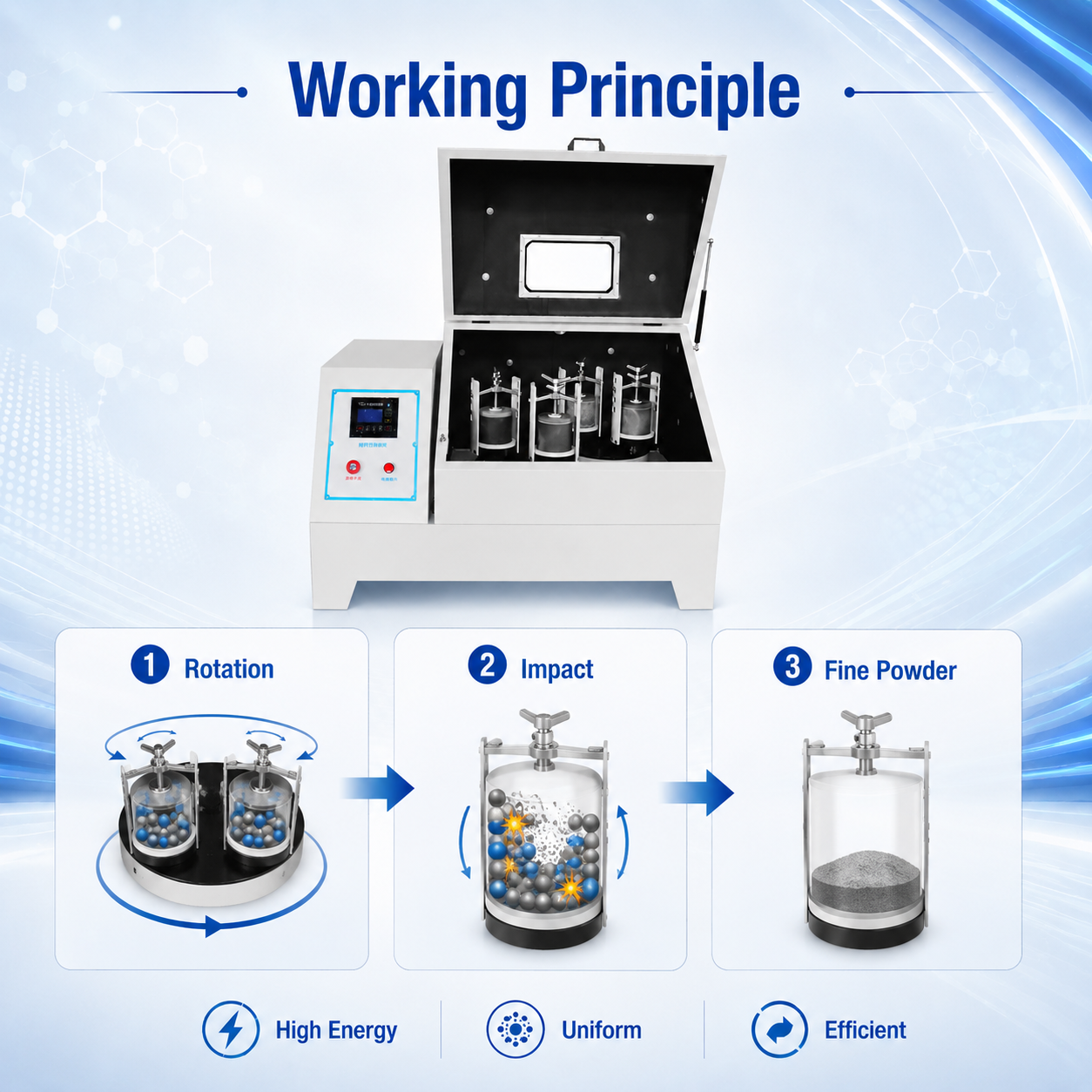

A kettős bolygómozgás fő előnye, hogy növeli az őrlőgolyók mozgását az üvegben. Ahogy minden üveg a saját tengelye körül forog, és a központi tengely körül is mozog, a golyók ismételt sebesség- és irányváltozásoknak vannak kitéve. Az üveg fala mentén felemelkednek, majd elengedik őket, így erős ütéseket keltenek, amikor leesnek vagy a porágyon mozognak. Ugyanakkor a golyók és a por közötti súrlódás további őrlőerőt biztosít.

Ez a kombináció nagyobb eséllyel töri szét a porokat minden ciklus során. Ahelyett, hogy elsősorban az egyszerű gördülésre vagy esésre hagyatkoznánk, az anyag ismételt ütéseknek, nyomásnak és súrlódásnak van kitéve. Ez különösen hasznos kemény anyagok esetében, amelyeket nehéz a hagyományos maróberendezésekkel aprítani.

Például egy kerámiaport feldolgozó laboratórium viszonylag durva részecskékkel kezdhet, amelyek nem reagálnak jól a hagyományos keverésre. Megfelelő golyómérettel, sebességgel és őrlési idővel a kettős bolygóműves malom erősebb mozgása sokkal finomabb és egyenletesebben kevert port eredményezhet.

A több energia azonban nem mindig jelent jobb eredményt. A malom túl hosszú ideig tartó, nagyon nagy sebességű járatása megemelheti az üvegek belsejében lévő hőmérsékletet. Egyes porok túlzott energia alkalmazása esetén az üveg falához vagy az őrlőgolyókhoz is hozzáragadhatnak. A hőérzékeny anyagok is érintettek lehetnek.

Egy gyakorlati megközelítés az, hogy az őrlési energiát kiegyensúlyozottnak kell tekinteni. Kezdjünk mérsékelt sebességgel, válasszunk megfelelő golyó-por arányt, és egy rövid ciklus után ellenőrizzük a mintát. Ha a részecskék továbbra is túl nagyok, növeljük az őrlési időt, vagy fokozatosan állítsuk be a sebességet. Ez megkönnyíti a hatékony beállítás megtalálását energiapazarlás vagy az anyag károsodása nélkül.

Megfelelő anyagok kettős bolygóműves golyósmalom-feldolgozáshoz

Egy kettős bolygóműves golyósmalom sokféle anyagot képes feldolgozni, de a legjobb eredmény az anyag keménységétől, nedvességtartalmától, hőérzékenységétől és a kívánt végső részecskemérettől függ. Általában olyan porokhoz használják, amelyek finom őrlést, erős keverést vagy mechanikai kezelést igényelnek.

A kemény anyagok, mint például a kerámiák, ásványok, üveg és egyes fémvegyületek jó jelöltek lehetnek, mivel az őrlőgolyók erős ütése kisebb részecskékre apríthatja őket. Az akkumulátorkutatás bolygóműves őrlést is alkalmaz olyan anyagoknál, mint a lítiumalapú vegyületek, a grafit és más elektródaporok. Ezekben az alkalmazásokban fontos az őrlési körülmények gondos ellenőrzése, mivel a túlzott hő vagy szennyeződés befolyásolhatja a végső anyagot.

A malom puhább anyagokat is képes kezelni, beleértve bizonyos kémiai porokat és pigmenteket, ha a megfelelő őrlőközeget és sebességet választják ki. Például egy kerámia bevonatot fejlesztő laboratórium a malmot több száraz por összekeverésére és nagyobb részecskék egyidejű aprítására használhatja. Az eredmény egy egyenletesebb kiindulási anyag lehet a későbbi feldolgozáshoz.

Az anyag nedvességtartalma egy másik ellenőrizendő szempont. A nedves vagy ragadós porok másképp viselkedhetnek, mint a száraz porok, és hozzátapadhatnak az üveghez vagy a golyókhoz. Ha az anyag érzékeny a nedvességre, az őrlési folyamathoz lezárt üvegekre vagy szabályozott légkörre lehet szükség.

A gyártás megkezdése előtt ellenőrizze, hogy az anyag kompatibilis-e az edénnyel és az őrlőközeggel. Az acélgolyók fémszennyeződést vihetnek be egyes érzékeny mintákba, míg a kerámia vagy más speciális közeg jobb választás lehet. Azt is vegye figyelembe, hogy az anyag ellenáll-e a nagy energiájú őrlés során keletkező hőnek.

Egy egyszerű próbaadagolással gyakran a legbiztonságosabb megtalálni a megfelelő feltételeket. Kezdjen kis mennyiséggel, mérsékelt sebességgel és rövid ciklussal. Vizsgálja meg a port, mielőtt növelné az őrlési intenzitást vagy a feldolgozási időt.

Malomedény kiválasztása nagy energiájú porőrléshez

A megfelelő őrlőedény kiválasztása fontos része a nagy energiájú porőrlésnek. Az üveg több, mint egy tartály a minta számára. Anyaga, mérete, alakja és belső állapota befolyásolja, hogyan kerül át az energia a porra és az őrlőgolyókra. A rossz illeszkedés szennyeződéshez, túlzott kopáshoz, túlmelegedéshez vagy egyenetlen őrléshez vezethet.

Kezdjük a feldolgozott anyag vizsgálatával. A rozsdamentes acél tégelyeket általában általános célú őrléshez használják, és igényes alkalmazásokhoz is alkalmasak. Az acél azonban nemkívánatos fémrészecskéket adhat az érzékeny mintákhoz. Kerámia, elektronikai vagy nagy tisztaságú anyagok esetén a cirkónium-dioxidból vagy alumínium-oxidból készült tégelyek jobb választás lehetnek, mivel csökkenthetik a fémszennyeződés kockázatát.

Az üveg térfogatára is figyelni kell. Egy kis poradaghoz túl nagy üveg nem biztos, hogy biztosítja az őrlőgolyók hatékony mozgását. Másrészt, ha az üveget túl sokat töltjük meg, az korlátozhatja a golyók mozgását és csökkentheti az őrlési hatékonyságot. Hagyjon elegendő szabad helyet a golyók és a por mozgásához működés közben.

Az őrlőközegnek is illeszkednie kell az üveghez. A kompatibilis anyagokból készült golyók és üvegek használata segít csökkenteni a nem kívánt kopást. Például a kerámia golyók használata kerámia üvegben hasznos lehet, ha a fémszennyeződés alacsony szinten tartása prioritás.

Egy valós laboratóriumi példa kedvéért képzeljünk el egy csapatot, amely finom kerámiaport készít egy akkumulátorkutatási projekthez. A minta tisztábban tartása érdekében cirkónium-dioxid golyókkal ellátott cirkónium-dioxid tégelyt választhatnak acél berendezések helyett. Ha ugyanaz a csapat egy kevésbé érzékeny ásványi mintát dolgoz fel, a rozsdamentes acél berendezés praktikusabb és gazdaságosabb lehet.

Minden egyes őrlés előtt ellenőrizze az üveget repedések, mély karcolások, kopott felületek vagy sérült tömítő alkatrészek szempontjából. Tisztítsa meg alaposan, és győződjön meg arról, hogy a fedél megfelelően rögzítve van. Egy megfelelő üveg, a megfelelő golyómérettel és töltöttségi szinttel kombinálva sokkal nagyobb esélyt ad a malomnak az állandó, nagy energiájú őrlési eredmények elérésére.

Gyakori alkalmazások a nanoporok előállításában

A kettős bolygóműves görgős golyósmalmokat gyakran használják a korai kutatási szakaszban és a kisüzemi termelésben, amikor egy anyagot nagyon finom porrá kell őrölni. Erős ütésük és súrlódásuk segíthet a részecskék lebontásában és a keverés javításában, így hasznosak az anyagok további vizsgálatokhoz vagy feldolgozáshoz való előkészítésében. A végső részecskeméret a kiindulási anyagtól, az őrlőközegtől, a sebességtől, az őrlési időtől és egyéb folyamatkörülményektől függ, így a nanoskálájú méret elérése nem minden alkalmazásban garantált.

Az egyik gyakori terület az akkumulátorok anyagainak kutatása. A kutatók megőrölhetik az elektródaporokat a részecskeméret és a keverés javítása érdekében, mielőtt tesztcellákat készítenének. Például egy új katódösszetételen dolgozó laboratórium bolygóőrlést alkalmazhat, hogy több nyers port egyenletesebb keverékké egyesítsen. Az őrlési lépés segíthet a nagyobb részecskék csökkentésében is, mielőtt az anyag a következő gyártási szakaszba lépne.

A kerámiák egy másik fontos alkalmazási terület. A finom kerámiaporokat bevonatokhoz, elektronikai alkatrészekhez, szerkezeti kerámiákhoz és egyéb termékekhez használják. A kettős bolygóműves malom segíthet az agglomerátumok lebontásában és egy egyenletesebb porkeverék létrehozásában. A jobb keverés megkönnyítheti a későbbi préselési, szinterelési vagy bevonási lépések szabályozását.

Az eljárást a nanokompozitok kutatásában is alkalmazzák. Különböző porok őrölhetők együtt, hogy részecskéik egyenletesebben oszoljanak el. Bizonyos esetekben a mechanikus őrlés megváltoztathatja az anyag szerkezetét, ami hasznos, amikor a kutatók új anyagtulajdonságokat vizsgálnak.

Nagyon finom porok előállításakor a hőmérséklet-szabályozás különösen fontossá válik. A nagy energiájú őrlés hőt termelhet, és egyes anyagok reakcióba léphetnek, oxidálódhatnak vagy megváltozhatnak túlzott hőmérséklet hatására. A rövid őrlési ciklusok hűtési intervallumokkal segíthetnek ennek a problémának a kezelésében.

Minden teszt után ellenőrizd a szemcseméretet, ahelyett, hogy csak hosszabb ideig őrölnél. A hosszabb őrlés nem mindig jelent jobb eredményt. Ha a méret nem megfelelő, nézd meg a golyók méretét, a golyók és a por arányát, az üveg anyagát és az őrlési sebességet. Ezeket állítsd be, mielőtt hosszabb ideig járatnád a gépet.
